    examen janvier 2011 Haesen

    Partagez

    XaviD
    Apprenti
    Apprenti

    Messages : 49
    Date d'inscription : 17/02/2009

    examen janvier 2011 Haesen

    Message par XaviD le Sam 23 Juil - 9:27

    Quelqu'un aurait-il pris note des quesions de l'examen ? je ne retrouve pas les miennes :S

    XAM
    Ingénieur
    Ingénieur

    Messages : 227
    Date d'inscription : 21/09/2009

    Re: examen janvier 2011 Haesen

    Message par XAM le Sam 23 Juil - 18:02

    Voilà l'examen, je l'ai noté rapidement donc j'espère que tout est bien correct.
    Je n'ai pas la solution par contre.
    Bonne chance à ceux qui doivent refaire électricité.

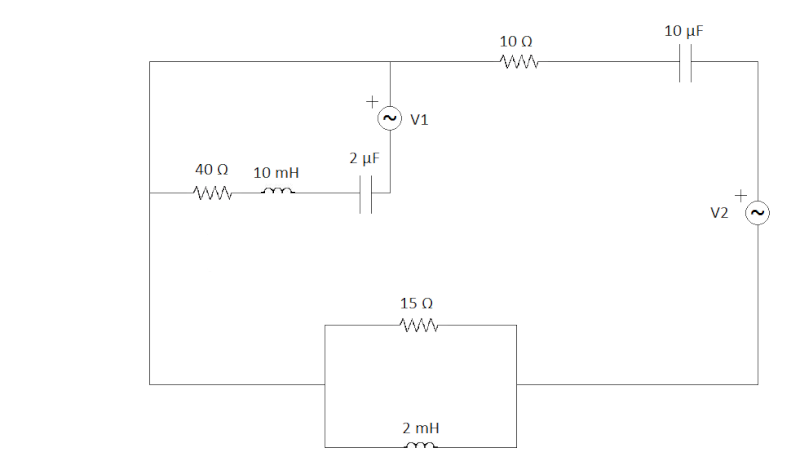

    Question 1 :

    V1, V2 sources de tensions de valeur efficace : V1 = 60 V ; V2 = 50 V
    f = 1000 Hz
    V2 en avance de phase de 30° par rapport à V1



    - Bilan de puissances actives ?
    - La source V2 produit elle ou consomme elle du réactif ? Justifiez
    - Quelle est la valeur du courant dans L2 (celle de 2mH) et dans la branche sans impédance ?


    Question 2 :

    Une source triphasée équilibrée de 230 V, 50 Hz alimente une charge triphasée étoilée selfique présentant un facteur de puissance de 0,85 et S = 150 kVA.
    On souhaite obtenir un facteur de puissance de 0,95.
    a) Quel est l'interêt de modifier le facteur de puissance ?
    b) Quelle charge triphasée équilibrée pourrait convenir pour obtenir ce facteur de puissance ? (charge triangle ou étoile ?, valeur des impédances ?)
    c) Faut il placer la charge déterminée en b) à proximité de la source ou à proximité de la charge ?
    d) Après correction, la source fournira-t-elle :
    - plus de puissance active ?
    - plus de puissance réactive ?
    Justifiez toutes vos réponses.


    Question 3 :

    Quel est le déphasage entre la tension disponible aux bornes du secondaire d'un transformateur et le flux dans le circuit magnétique ? Justifiez


    Question 4 :

    Dans quelles conditions la tension au secondaire d'un transformateur peut elle augmenter en charge par rapport à sa valeur à vide ?
    La tension appliquée au primaire est fixe. Démontrez.

    XaviD
    Apprenti
    Apprenti

    Messages : 49
    Date d'inscription : 17/02/2009

    Re: examen janvier 2011 Haesen

    Message par XaviD le Mar 9 Aoû - 13:30

    merci beaucoup Smile
